Aruba CX 6000F vs. Aruba CX 6200F – Layer 2 und Layer 3 im Vergleich
Die Aruba CX 6000F und Aruba CX 6200F Switches gehören beide zur Aruba-CX-Familie und werden häufig als Access-Switches in Unternehmensnetzwerken, Schulen, kleinen Rechenzentren, Außenstellen oder größeren Büroinstallationen eingesetzt. Auf den ersten Blick wirken beide Geräte ähnlich: Beide bieten Gigabit-Ports für Endgeräte, beide laufen mit Aruba AOS-CX und beide können zentral verwaltet werden. Der entscheidende Unterschied liegt jedoch in der technischen Ausrichtung.
Der Aruba CX 6000F ist vor allem als Layer-2-Access-Switch gedacht. Er eignet sich sehr gut, wenn Endgeräte, Access Points, Drucker oder Kameras zuverlässig an ein Netzwerk angebunden werden sollen und das Routing an anderer Stelle stattfindet. Der Aruba CX 6200F geht deutlich weiter. Er ist ein Layer-3-Switch, unterstützt 10G-Uplinks über SFP+ und eignet sich damit besser für leistungsfähigere Access-Bereiche, Verteilerstrukturen oder kleinere Aggregation-Szenarien.

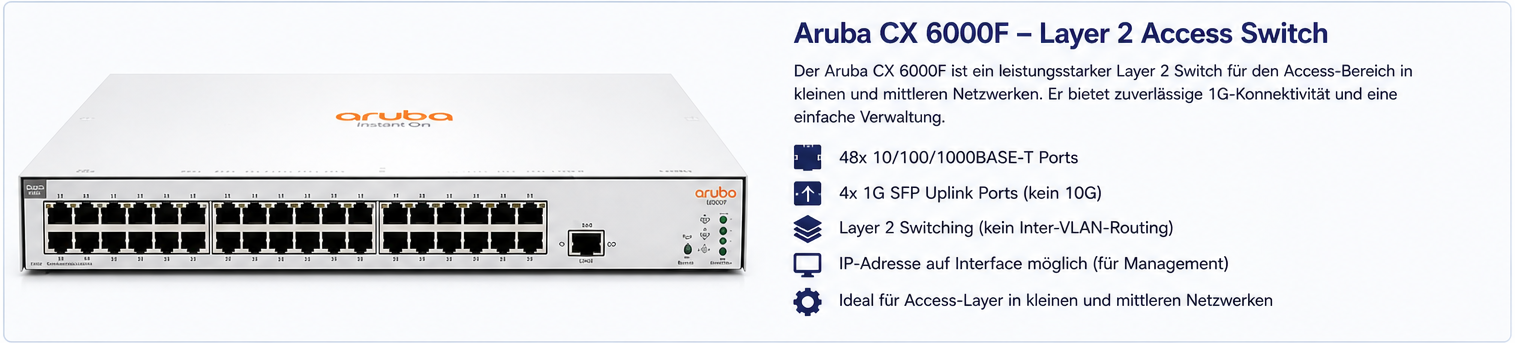

Aruba CX 6000F – solider Layer-2-Switch für den Access-Bereich
Der Aruba CX 6000F ist ein klassischer Access-Switch für Netzwerke, in denen Endgeräte zuverlässig angebunden werden sollen. Typische Einsatzbereiche sind Büroarbeitsplätze, IP-Telefone, Drucker, Kameras, Access Points oder kleinere Netzwerkinstallationen. Der Switch arbeitet hauptsächlich auf Layer 2 und leitet Ethernet-Frames anhand von MAC-Adressen weiter.
Layer 2 bedeutet, dass der Switch innerhalb eines VLANs arbeitet und den Datenverkehr innerhalb desselben logischen Netzwerks verteilt. Er erkennt, an welchem Port sich welche MAC-Adresse befindet, und leitet Frames gezielt an den passenden Port weiter. Dadurch ist ein Layer-2-Switch deutlich intelligenter als ein einfacher Hub, übernimmt aber normalerweise kein Routing zwischen unterschiedlichen IP-Netzen.
Wichtig ist jedoch: Auch ein Layer-2-Switch kann bestimmte Funktionen besitzen, die auf den ersten Blick nach Layer 3 wirken. Dazu gehört zum Beispiel die Möglichkeit, einem VLAN-Interface oder Management-Interface eine IP-Adresse zuzuweisen. Diese IP-Adresse dient aber in der Regel nicht dazu, aktiv zwischen VLANs zu routen, sondern zur Verwaltung des Switches. Man kann den Switch darüber per Weboberfläche, SSH, Aruba Central oder Monitoring-System erreichen.
Der Aruba CX 6000F ist daher eine sinnvolle Wahl, wenn das Netzwerk bereits einen Router, eine Firewall oder einen zentralen Layer-3-Switch besitzt, der das Routing übernimmt. Der 6000F konzentriert sich dann auf die stabile Anbindung der Endgeräte im Access-Layer.
Typische Einsatzbereiche des Aruba CX 6000F
Ein Aruba CX 6000F passt sehr gut in kleinere bis mittlere Netzwerke, in denen VLANs genutzt werden, aber das Routing zentral an anderer Stelle erfolgt. Ein Beispiel wäre ein Büro mit mehreren VLANs für Mitarbeiter, Gäste-WLAN, VoIP und Kameras. Der CX 6000F kann die Ports den jeweiligen VLANs zuordnen und den Datenverkehr sauber trennen. Die Verbindung zur Firewall oder zum zentralen Core-Switch erfolgt dann über einen Uplink.
Gerade wenn keine hohen Uplink-Geschwindigkeiten benötigt werden, ist der CX 6000F eine wirtschaftliche Lösung. Da er keine 10G-Uplinks besitzt, ist er für sehr datenintensive Verteilungen weniger geeignet. Für normale Arbeitsplätze, Drucker, Telefone und viele Access-Point-Installationen reicht er aber häufig vollkommen aus.

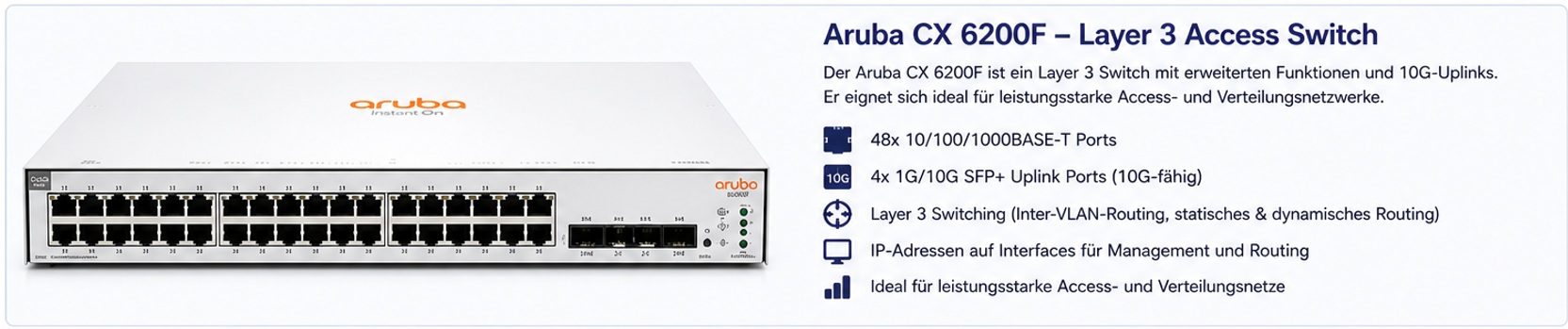

Aruba CX 6200F – Layer 3, 10G-Uplinks und mehr Reserven
Der Aruba CX 6200F ist deutlich leistungsfähiger ausgerichtet. Er unterstützt Layer-2- und Layer-3-Funktionen und bietet je nach Modell 10G-Uplinks über SFP+. Dadurch eignet er sich besser für Netzwerke, in denen höhere Bandbreite, Routing-Funktionen oder mehr Skalierbarkeit benötigt werden.
Ein Layer-3-Switch kann nicht nur Frames anhand von MAC-Adressen weiterleiten, sondern auch IP-Pakete anhand von IP-Adressen routen. Dadurch kann er Datenverkehr zwischen unterschiedlichen VLANs oder Subnetzen direkt im Switch weiterleiten. Das nennt man häufig Inter-VLAN-Routing. In größeren Netzwerken ist das ein wichtiger Vorteil, weil nicht jeder VLAN-Wechsel erst über eine zentrale Firewall oder einen externen Router laufen muss.
Der CX 6200F kann daher eine gute Wahl sein, wenn ein Netzwerkteil eigenständig routen soll oder wenn mehrere VLANs mit hoher Geschwindigkeit miteinander kommunizieren müssen. Auch als leistungsfähiger Access-Switch mit 10G-Uplink zum Core oder zur Aggregation ist er sinnvoll. Die 10G-SFP+-Ports bieten deutlich mehr Bandbreite als reine 1G-Uplinks und sind besonders bei vielen angeschlossenen Clients oder Access Points wichtig.
Der Nachteil liegt vor allem bei den Kosten. Layer-3-Switches sind in der Anschaffung teurer als einfache Layer-2-Switches. Zusätzlich ist die Konfiguration anspruchsvoller, weil Routing, IP-Interfaces, Access-Listen, Routing-Protokolle und Sicherheitskonzepte sauber geplant werden müssen.
Layer 2 und Layer 3 – was ist eigentlich der Unterschied?
Layer 2 und Layer 3 beziehen sich auf das OSI-Modell. Layer 2 ist die Sicherungsschicht. Hier geht es vor allem um Ethernet-Frames, MAC-Adressen, VLANs und die Weiterleitung innerhalb eines lokalen Netzwerks. Ein Layer-2-Switch merkt sich, welche MAC-Adresse an welchem Port erreichbar ist, und leitet Daten entsprechend weiter.
Layer 3 ist die Vermittlungsschicht. Hier geht es um IP-Adressen, Subnetze, Routing und die Verbindung unterschiedlicher Netzwerke. Ein Layer-3-Gerät kann entscheiden, über welchen Weg ein IP-Paket zu einem anderen Netz weitergeleitet werden soll. Router und Layer-3-Switches arbeiten daher auf dieser Ebene.
In der Praxis ist die Trennung aber nicht immer komplett schwarzweiß. Ein Layer-2-Switch kann durchaus eine IP-Adresse haben. Diese IP-Adresse dient dann meistens der Verwaltung. Man kann den Switch darüber ansprechen, überwachen oder konfigurieren. Das bedeutet aber noch nicht automatisch, dass der Switch echtes Routing zwischen VLANs übernimmt.
Ein Layer-3-Switch dagegen kann zusätzlich zu den normalen Switching-Funktionen auch Routing-Aufgaben übernehmen. Er kann VLAN-Interfaces mit IP-Adressen besitzen, als Gateway für Clients dienen und Datenverkehr zwischen Subnetzen weiterleiten. Dadurch kann er zentrale Aufgaben übernehmen, die in kleineren Netzwerken oft von einer Firewall oder einem Router erledigt werden.
Vergleich: Aruba CX 6000F und Aruba CX 6200F
| Merkmal | Aruba CX 6000F | Aruba CX 6200F |
|---|---|---|
| Grundausrichtung | Layer-2-Access-Switch | Layer-3-Access- und Aggregation-Switch |
| Routing zwischen VLANs | In der Regel nicht als Hauptfunktion vorgesehen | Direkt im Switch möglich |
| IP-Adresse auf Interface | Ja, typischerweise für Management | Ja, für Management und Routing |
| Uplinks | 1G-Uplinks | 10G-SFP+-Uplinks je nach Modell |
| Einsatzbereich | Access-Layer, kleinere und mittlere Netzwerke | Leistungsfähiger Access-Layer, Verteilung, Inter-VLAN-Routing |
| Kosten | Günstiger | Teurer, dafür mehr Funktionen und Reserven |
Vorteile eines Layer-2-Switches wie dem Aruba CX 6000F
Der größte Vorteil eines Layer-2-Switches liegt in der Einfachheit. Er ist leichter zu planen, leichter zu konfigurieren und in vielen Fällen günstiger. Für reine Access-Aufgaben reicht ein Layer-2-Switch oft vollkommen aus. Wenn Endgeräte nur in VLANs einsortiert werden sollen und das Routing zentral erfolgt, ist ein Layer-2-Gerät eine saubere und wirtschaftliche Lösung.
Ein weiterer Vorteil ist die klare Rollenverteilung. Der Access-Switch verbindet Endgeräte, während Firewall, Router oder Core-Switch das Routing übernehmen. Dadurch bleibt das Netzwerk einfacher verständlich und Fehler lassen sich oft schneller eingrenzen.
Gerade in kleineren Netzwerken oder bei Außenstellen ist das attraktiv. Man braucht nicht überall Layer-3-Funktionen, wenn die zentrale Firewall ohnehin alle Netze verbindet und gleichzeitig Sicherheitsregeln durchsetzt.
Nachteile eines Layer-2-Switches
Der Nachteil zeigt sich, sobald mehr Leistung oder mehr lokale Intelligenz benötigt wird. Wenn mehrere VLANs direkt am Standort miteinander kommunizieren sollen, muss der Datenverkehr über ein anderes Gerät geroutet werden. Das kann zu Engpässen führen, besonders wenn der Uplink nur mit 1G arbeitet.
Auch bei wachsenden Netzwerken kann ein reines Layer-2-Design schnell unübersichtlich werden. Große Layer-2-Bereiche sind anfälliger für Broadcast-Probleme, Spanning-Tree-Themen oder ungewollte Schleifen. Deshalb werden größere Netzwerke häufig stärker geroutet und in kleinere Layer-3-Bereiche aufgeteilt.
Vorteile eines Layer-3-Switches wie dem Aruba CX 6200F
Ein Layer-3-Switch bietet deutlich mehr Möglichkeiten. Er kann VLANs direkt miteinander verbinden, als Gateway für Clients arbeiten und Routing-Aufgaben übernehmen. Dadurch können Netzwerke leistungsfähiger und flexibler aufgebaut werden.
Ein großer Vorteil ist die Performance. Routing im Switch kann sehr schnell erfolgen, besonders wenn es hardwareunterstützt umgesetzt wird. Wenn viele Clients zwischen VLANs kommunizieren, kann ein Layer-3-Switch deutlich effizienter sein als ein Design, bei dem alles über eine entfernte Firewall oder einen Router laufen muss.
Die 10G-SFP+-Uplinks des Aruba CX 6200F bieten zusätzliche Reserven. Das ist besonders wichtig, wenn viele Access Points, mehrere Etagenverteiler, Server oder datenintensive Anwendungen angebunden werden. Ein 10G-Uplink verhindert, dass viele Gigabit-Clients gemeinsam auf einen einzelnen 1G-Uplink begrenzt werden.
Nachteile eines Layer-3-Switches
Der wichtigste Nachteil sind die höheren Kosten. Layer-3-Switches sind in der Anschaffung teurer, weil sie leistungsfähigere Hardware und umfangreichere Funktionen bieten. Auch die Planung kann aufwendiger sein.
Wer Routing im Switch betreibt, muss sich Gedanken über IP-Adressierung, Gateway-Strukturen, Routing-Protokolle, Sicherheitsregeln und Fehleranalyse machen. Ein falsch geplantes Layer-3-Design kann später schwieriger zu warten sein als ein einfaches Layer-2-Access-Netz.
Außerdem ersetzt ein Layer-3-Switch nicht automatisch eine Firewall. Er kann zwar routen, aber Sicherheitsfunktionen, Paketfilterung, VPN, NAT oder tiefe Paketprüfung bleiben typischerweise Aufgaben einer Firewall. In vielen Netzwerken arbeiten Layer-3-Switch und Firewall daher zusammen.
Wichtige Protokolle auf Layer 2
Auf Layer 2 spielen vor allem Protokolle eine Rolle, die den Ethernet-Betrieb, VLANs, Redundanz und Zugriffssicherheit steuern. Besonders wichtig ist 802.1Q für VLAN-Tagging. Damit können mehrere VLANs über einen Trunk-Port transportiert werden.
Spanning Tree Protocol, Rapid Spanning Tree und Multiple Spanning Tree helfen dabei, Schleifen im Layer-2-Netz zu verhindern. Ohne solche Mechanismen können redundante Verbindungen zu Broadcast-Storms führen. Link Aggregation über LACP ermöglicht es, mehrere physische Ports zu einer logischen Verbindung zusammenzufassen.
Weitere typische Layer-2-Funktionen sind LLDP zur Nachbarschaftserkennung, 802.1X für Port-basierte Authentifizierung, DHCP Snooping, Dynamic ARP Inspection und Port-Security. Diese Funktionen erhöhen Sicherheit und Transparenz im Access-Netz.
Wichtige Protokolle auf Layer 3
Auf Layer 3 geht es um Routing und IP-Kommunikation zwischen Netzen. Eine einfache Form ist statisches Routing. Dabei werden Routen manuell eingetragen. Das ist übersichtlich, solange das Netzwerk klein bleibt.
In größeren Netzwerken kommen dynamische Routing-Protokolle zum Einsatz. Dazu gehören zum Beispiel OSPF, RIP oder BGP. OSPF wird häufig in Unternehmensnetzwerken verwendet, weil es Änderungen im Netz automatisch verarbeiten kann. BGP spielt besonders bei großen Netzen, Providern oder komplexeren Routing-Szenarien eine Rolle.
Auch Access Control Lists gehören häufig in den Layer-3-Kontext. Damit lässt sich steuern, welche Netze miteinander kommunizieren dürfen. Zusätzlich können Protokolle wie VRRP oder ähnliche Mechanismen verwendet werden, um Gateway-Redundanz bereitzustellen.

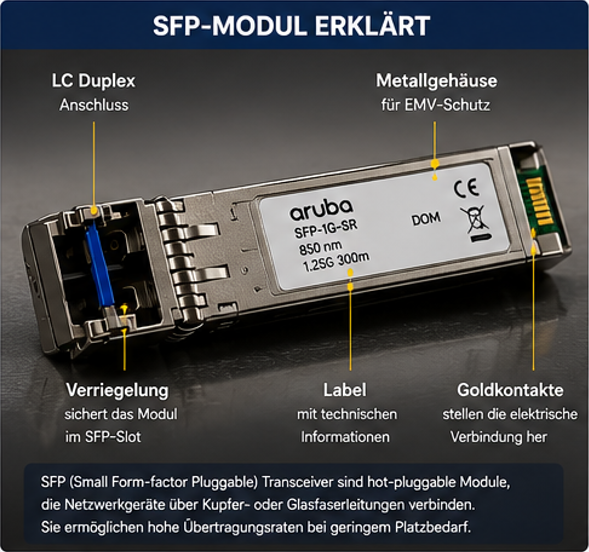

Was ist ein SFP?
SFP steht für Small Form-factor Pluggable. Dabei handelt es sich um ein kleines, austauschbares Modul, das in einen passenden SFP-Port eines Switches gesteckt wird. Ein SFP-Modul ist kein normaler Netzwerkstecker, sondern ein Transceiver. Es wandelt Signale passend zum verwendeten Medium um.
Bei Glasfaserverbindungen wandelt ein SFP-Modul elektrische Signale des Switches in optische Signale um und umgekehrt. Dadurch können Daten über Lichtwellenleiter übertragen werden. Je nach Modul sind unterschiedliche Distanzen möglich, zum Beispiel wenige Meter, mehrere hundert Meter oder viele Kilometer.
Es gibt auch Kupfer-SFP-Module. Diese ermöglichen RJ45-Verbindungen über einen SFP-Port. In der Praxis werden SFP-Ports aber besonders häufig für Glasfaser-Uplinks zwischen Switches, Gebäuden, Etagenverteilern oder Serverräumen genutzt.
Bei SFP gibt es verschiedene Leistungsklassen. Klassisches SFP wird häufig für 1G-Verbindungen verwendet. SFP+ unterstützt typischerweise 10G. Für noch höhere Geschwindigkeiten gibt es weitere Varianten wie SFP28. Beim Aruba CX 6200F sind vor allem die SFP+-Uplinks interessant, weil sie 10G-Verbindungen ermöglichen.
Warum SFP-Ports sinnvoll sind
Der größte Vorteil von SFP-Ports ist ihre Flexibilität. Man kann je nach Bedarf unterschiedliche Module einsetzen. Für kurze Strecken kann ein DAC-Kabel oder ein Kupfermodul sinnvoll sein. Für längere Strecken verwendet man Glasfaser-SFPs. Dadurch lässt sich derselbe Switch an unterschiedliche Umgebungen anpassen.
SFP-Ports sind besonders wichtig für Uplinks. Ein Access-Switch verbindet viele Endgeräte. Der Uplink zum Core, zur Firewall oder zum nächsten Verteiler muss daher ausreichend Bandbreite bieten. Beim Aruba CX 6000F sind diese Uplinks auf 1G ausgelegt. Beim Aruba CX 6200F stehen 10G-SFP+-Uplinks zur Verfügung, wodurch deutlich mehr Reserven entstehen.
Wann sollte man den Aruba CX 6000F wählen?
Der Aruba CX 6000F ist sinnvoll, wenn ein stabiler, moderner Access-Switch benötigt wird, aber kein lokales Layer-3-Routing und keine 10G-Uplinks erforderlich sind. Er passt gut in kleinere Büros, Außenstellen, einfache Etagenverteiler oder Netzwerke, in denen die Firewall oder ein zentraler Core-Switch das Routing übernimmt.
Wenn die Hauptaufgabe darin besteht, Clients sauber per VLAN zu trennen und zuverlässig ans Netzwerk anzubinden, ist der 6000F eine wirtschaftliche und solide Lösung.
Wann sollte man den Aruba CX 6200F wählen?
Der Aruba CX 6200F ist die bessere Wahl, wenn mehr Leistung, Layer-3-Funktionen oder 10G-Uplinks benötigt werden. Er eignet sich für größere Access-Bereiche, leistungsfähigere Verteiler, Standorte mit mehreren VLANs oder Umgebungen, in denen Inter-VLAN-Routing direkt am Switch stattfinden soll.
Auch wenn viele Access Points, Server, Kameras oder datenintensive Clients angeschlossen werden, sind die 10G-Uplinks ein großer Vorteil. Der höhere Preis lohnt sich dann durch mehr Reserven, bessere Skalierbarkeit und mehr Funktionen.
Fazit
Der Aruba CX 6000F und der Aruba CX 6200F bedienen unterschiedliche Anforderungen. Der 6000F ist ein solider Layer-2-Access-Switch ohne 10G-Uplinks und eignet sich sehr gut für klassische Zugangsnetzwerke. Der 6200F bietet Layer-3-Funktionen, 10G-SFP+-Uplinks und mehr Reserven für leistungsfähigere Netzwerke.
Ein Layer-2-Switch kann trotzdem eine IP-Adresse besitzen, zum Beispiel für Management oder Monitoring. Echtes Routing zwischen VLANs ist jedoch die Stärke eines Layer-3-Switches. Wer einfache, kostengünstige Access-Strukturen benötigt, ist mit dem 6000F gut bedient. Wer Routing, Skalierbarkeit und 10G-Uplinks braucht, sollte zum 6200F greifen.
